收藏】复合材料力学基础知识

收藏】复合材料力学基础知识

发布日期:2021-05-07 作者: 点击:



1、名词术语

(1) 各向同性:材料性能与方向无关的一种特性。


(2) 各向异性:材料性能因方向不同而改变的一种特性。

(3) 正交各向异性:材料具有三个互相垂直的弹性对称平面的特性,这些平面的法线方向称为材料主方向。

(4) 横向各向同性:具有正交各向异性特性的材料,若有一个各向同性平面时,称之为横向各向同性。单向复合材料即具有此种特性。

(5) 耦合:外力引起与其不对应的摹本变形的效应称为耦合。

(6) 拉剪耦合、拉弯耦合、弯扭耦合:分别指由正应力引起剪应变的耦合,由正应力引起弯曲应变的耦合;由弯矩引起扭转应变的耦合。三者均为各向异性材料所特有。

(7) 正轴:与材料主方向重合的参考坐标轴。

(8) 偏轴:与构料主方向不重合,有一个偏转角的参考坐标轴。

(9) 铺层:复合材料制件中一层单向带或织物称为一个铺层,是复合材料制件中一个最基本单元。

(10) 层合板:由单向或多向铺层压制而成的复合材料板。

(11) 铺向角(铺层角):每一铺层的纤维方向与制件参考坐标X轴之间的夹角,由X轴到纤维方向逆时针旋转角度为铺层角。

(12) 铺层组:一组具有相同铺层角的连续铺层。

(13) 铺层顺序:铺贴中具有各种不同铺向角的铺层的排列次序。

(14) 子层合板:在层合板内一个多次重复的多向铺层组合。

(15) 对称层合板:全部铺层及其各种特性和参数相对于板的几何中面对称的层合板。

(16) 均衡层合板:铺层的各种特性和参数相同,铺向角为-θ和θ的铺层数相等的层合板,且可包含任意数量的0°层和90°层。如[45°/-45°],[0/45°/90/-45°]。


(17)  均衡对称层合板:即均衡又对称的层合板。如[45°/-45°]。

(18) 正交层合板:只有0°和90°铺层的双向层合板,如[0°/90°]。

(19) 斜交层合板:只含有-θ和θ铺层的双向层合板,如[45°/-45°]。

(20) 准各向同性板:面内各个方向的弹性常数相同的对称层合板,如[30/60/一30/一60]。

(21)n/4层合板:具有四个铺层方向,彼此相隔45°(即n/4),且各铺层组可具有任意厚度的对称层合板。如[0/45/90/一45/0]。

(22) 一般层合板:主要是指非对称层合板,还可以包括有不同层板组成的组合式层合板,或有不同铺层材料组成的混合式层合板。如[0/45/一45/45/90/0]。


(23) 层间应力:除层板的三个面内应力分量外,沿两个铺层之间的界面上产生的、与厚度方向有关的三个应力分量,zx,τzy,σz。其中两个剪切分量称层间剪应力,也称横向剪应力。

(24) 失效准则:复杂应力—应变状态下,材料失效的判据。

(25) 许用值:计算中允许采用的材料性能值,由一定的试验数据确定。

(26) 强度比:材料的强度极限与结构所受对应应力之比。

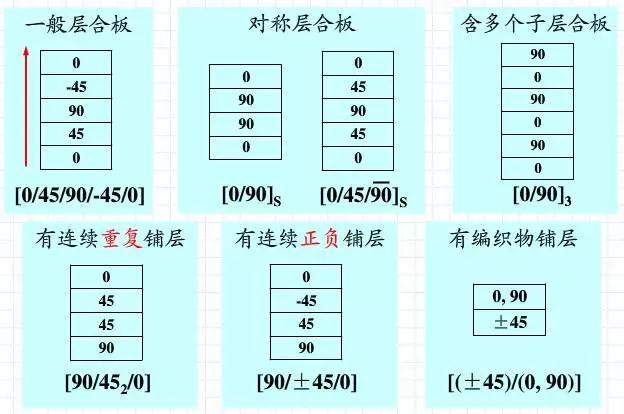

2、层合板的表示法

(1) 一般层合板:每一铺层的方向用纤维与x轴的夹角示出,彼此用“/”分开,全部用[ ] 括上,并按由下而上或贴膜面向外的顺序写出,如[0/45/30/一45/90]。


(2) 对称层合板:只写出一半,括号外加下标s。若为奇数层,对称中面铺层上加顶标“一”。如[0/90]s或[0/45/90]s


(3) 具有连续重复铺层时连续铺层的层数用数字下标示出,如[0/45n/90]。


(4) 由多个子层扳构成时:子层板重复数用数字下标示出,如[0/90]n


(5) 由织物铺成的层合板织物的经纬方向用“( )”示出,如[(土45)/(0,90)]。

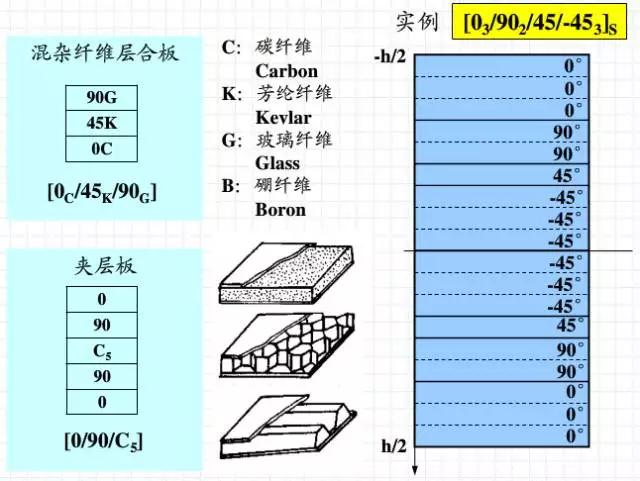

(6) 混杂复合材料层合板:分别用下标表示。C:碳纤维,K;芳纶纤维,G:玻璃纤维.如[0C/45G]。


(7) 夹层板:用c表示夹芯,下标数字表示夹芯厚度的毫米数,面板铺层表示法同前,如[0/90/Cn]。
